Informazioni sulla diagnosi

Dopo la riparazione della testata si è spezzata la valvola? Spesso la causa è una cinghia dentata non correttamente regolata o saltata. Anche difetti del materiale possono causare questo guasto? In questo articolo scoprite le possibili cause per il guasto.

Situazione

Successivamente a una riparazione testata accade spesso che si verifichi dopo breve tempo la rottura della valvola in corrispondenza delle chiavette valvola (Fig. 1). Sono interessate, in particolare, le valvole con un diametro dello stelo di 7 mm o inferiore.

Rottura violenta in corrispondenza della gola| KS | Kolbenschmidt | TRW Engine Components | Motorservice

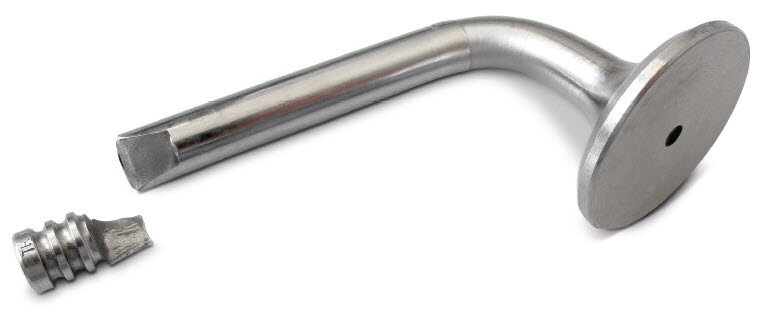

Fig. 1 Rottura violenta in corrispondenza della gola

Causa dei danni

3620

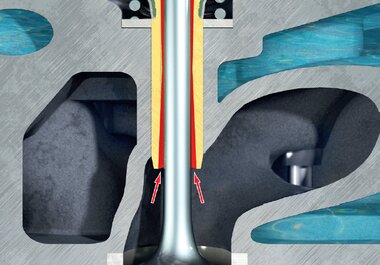

Il danno viene causato spesso e volentieri da cinghie dentate saltate o regolate in modo errato. Durante l’esercizio il pistone urta contro la valvola non ancora completamente chiusa (Fig. 2). I pistoni e l’albero a camme esercitano quindi forze eccessive sullo stelo della valvola. La struttura stessa e la situazione di montaggio causano inoltre il massimo momento flettente in corrispondenza della gola inferiore della valvola. Poiché il gioco della valvola all’interno della guida è ridotto, si piega in corrispondenza della gola, rompendosi (Fig. 3).

Altri motivi del guasto:

  • Punteria a tazza piegata, danneggiata in precedenza
  • Guide valvola deformate
  • Valvole piegate
  • Bilanciere o leva di traino piegati
  • Chiavette/molle valvola montate in modo errato
  • Non è stato rispettato il tempo di attesa per il montaggio della nuova punteria idraulica.
18955

AVVERTENZA

La rottura della valvola all’estremità dello stelo è sempre la conseguenza di un montaggio errato o di condizioni di esercizio sfavorevoli. I difetti del materiale non rientrano tra le cause dei danni.
