Pompa elettrica di alimentazione del carburante E1F
Come pompa supplementare o elemento montato a posteriori
Torna alla ricerca
Informazioni utili
Non trovate più la pompa meccanica di alimentazione del carburante per la vostra oldtimer/youngtimer? Vi serve una pompa aggiuntiva per il fuoristrada, il gruppo elettrogeno, un motore sportivo o la vostra barca?
Vi manca una pompa di pre-mandata?
La soluzione ideale potrebbe essere rappresentata dalle pompe elettriche di alimentazione del carburante del tipo E1F.
Sono adatte come pompe universali per una pressione di sistema da 0,1 a 1,0 bar e hanno quindi un impiego versatile.
Veicolo: Universal application Prodotto: Electrical fuel pump E1F N. Pierburg: 7.21440.51.0/.53.0/.63.0/.68.0/.78.0
Le pompe elettriche di alimentazione del carburante del tipo E1F sono molto versatili e possono essere utilizzate:
- Come ricambio per una pompa meccanica di alimentazione del carburante (oldtimer / youngtimer)
- Come pompa supplementare, in parallelo a una pompa di alimentazione carburante
- presente
- Come seconda pompa inseribile (ad es. con fuoristrada, negli sport motoristici)
- Nei gruppi elettrogeni o nelle imbarcazioni
- Come pompa di pre-mandata

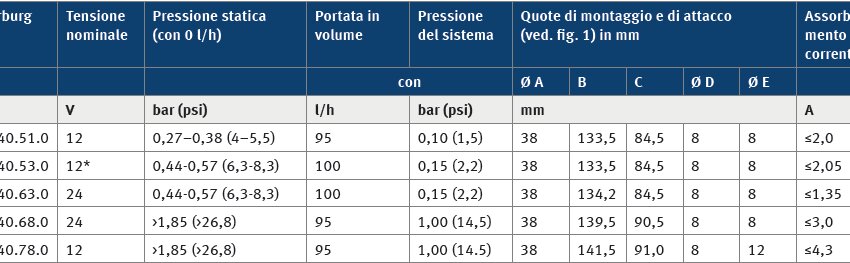

Per le versioni, ved. la tabella.
Avvertenze generali per il montaggio
La E1F (3) viene posizionata nella tubazione. È adatta per pressioni del sistema comprese tra 0,1 e 1,0 bar. L’altezza di aspirazione massima con le tubazioni piene è pari a 500 mm. Per questo motivo la pompa di alimentazione carburante deve essere montata in profondità sotto il livello del liquido e in prossimità del serbatoio (1). Sono da evitare altezze di aspirazione elevate e condotte del carburante lunghe o strette sul lato di aspirazione. Il filtro carburante (4) (filtro fine, filtro in carta) si deve sempre trovare sul lato mandata, in altre parole dietro la pompa di alimentazione carburante nella direzione
del flusso.
Se un filtro carburante si trova sul lato di aspirazione sussiste il rischio del “funzionamento a secco”. Il funzionamento a secco causa danni all’impianto di pompaggio.
A monte della pompa di alimentazione carburante ci può essere un filtro a reticella a maglie larghe (2) (larghezza maglie 60…100 μm) (ved. pag. 4). Le pompe di alimentazione carburante del tipo E1F dispongono di un piccolo inserto filtro sul lato di aspirazione (eccezione: 7.21440.68.0). In caso di
utilizzo in veicoli diesel questo inserto filtro va rimosso.
del flusso.
Se un filtro carburante si trova sul lato di aspirazione sussiste il rischio del “funzionamento a secco”. Il funzionamento a secco causa danni all’impianto di pompaggio.
A monte della pompa di alimentazione carburante ci può essere un filtro a reticella a maglie larghe (2) (larghezza maglie 60…100 μm) (ved. pag. 4). Le pompe di alimentazione carburante del tipo E1F dispongono di un piccolo inserto filtro sul lato di aspirazione (eccezione: 7.21440.68.0). In caso di
utilizzo in veicoli diesel questo inserto filtro va rimosso.
Esempio: Elementi montati a posteriori come pompa supplementare
In caso di utilizzo della E1F come pompa supplementare, il collegamento deve essere effettuato in modo che entrambe le pompe (3) e (6) funzionino liberamente in aspirazione e mandata. L’aspirazione e la mandata di una pompa di alimentazione carburante tramite un’altra pompa non è possibile.
Fig. 4: Per colmare la distanza da una pompa di alimentazione carburante presente (6) è possibile utilizzare la E1F come pompa di pre-mandata inseribile.
Affinché la pompa di alimentazione carburante presente possa aspirare liberamente quando la E1F non è attiva, occorre posare una condotta di bypass (7) della E1F (3).
Fig. 4: Per colmare la distanza da una pompa di alimentazione carburante presente (6) è possibile utilizzare la E1F come pompa di pre-mandata inseribile.
Affinché la pompa di alimentazione carburante presente possa aspirare liberamente quando la E1F non è attiva, occorre posare una condotta di bypass (7) della E1F (3).
In caso di utilizzo della E1F come pompa supplementare, il collegamento deve essere effettuato in modo che entrambe le pompe (3) e (6) funzionino liberamente in aspirazione e mandata. L’aspirazione e la mandata di una pompa di alimentazione carburante tramite un’altra pompa non è possibile.
Fig. 4: Per colmare la distanza da una pompa di alimentazione carburante presente (6) è possibile utilizzare la E1F come pompa di pre-mandata inseribile.
Affinché la pompa di alimentazione carburante presente possa aspirare liberamente quando la E1F non è attiva, occorre posare una condotta di bypass (7) della E1F (3).
Fig. 4: Per colmare la distanza da una pompa di alimentazione carburante presente (6) è possibile utilizzare la E1F come pompa di pre-mandata inseribile.
Affinché la pompa di alimentazione carburante presente possa aspirare liberamente quando la E1F non è attiva, occorre posare una condotta di bypass (7) della E1F (3).
Collegamento elettrico
La pompa elettrica di alimentazione del carburante E1F è disponibile per l’esercizio a 12 e a 24 Volt (ved. tabella a pag. 1). Per l'esercizio a 6 volt, ad es. con le oldtimer, consigliamo la E1F 7.21440.53.0.
In tal caso la pressione e la portata in volume si riducono di circa la metà. Se la E1F viene attivata da un interruttore separato, tale interruttore deve essere montato nel cavo positivo.
Sezione dei cavi elettrici: almeno 1,0 mm².
Esempio: Sostituzione di una pompa meccanica di alimentazione del carburante (Fig. 6)
I veicoli più vecchi di solito hanno una pompa meccanica di alimentazione carburante a membrana (9). Tale pompa si trova direttamente sul motore e viene azionata dalle camme e dalla punteria/leva. In caso di guasti alla pompa meccanica di alimentazione del carburante, in molti casi quest’ultima può essere sostituita con una pompa elettrica di alimentazione del carburante E1F. La “vecchia” pompa di alimentazione carburante (9) può essere bypassata o rimossa. Se viene rimossa, l'apertura sul lato motore deve essere chiusa in modo che sia a tenuta d'olio. Se viene bypassata,
l'ingresso e l'uscita vanno collegati da un flessibile (10) per evitare la penetrazione di sporco.
Per evitare il ritorno del carburante, sul tubo di mandata (11) deve essere montata una valvola di non ritorno (5). Nelle oldtimer si consiglia un ritorno carburante (12) (da 1 a 3 mm Ø, in funzione del consumo a pieno carico). Sul ritorno carburante (12) è necessario montare un ugello* come resistenza al flusso affinché il carburante non venga riportato semplicemente nel serbatoio del carburante. La sezione apertura di questo ugello va selezionata in modo che, a pieno carico, sia assicurata l'alimentazione del
carburante. I problemi di funzionamento alle alte temperature possono essere risolti montando un separatore bolle di gas* (13). Affinché la tubazione di ritorno (12) non sia vuota, è necessario montare una valvola di non ritorno (5). In alcuni tipi di carburatore si consiglia il montaggio di una valvola regolatrice di pressione* (14).
l'ingresso e l'uscita vanno collegati da un flessibile (10) per evitare la penetrazione di sporco.
Per evitare il ritorno del carburante, sul tubo di mandata (11) deve essere montata una valvola di non ritorno (5). Nelle oldtimer si consiglia un ritorno carburante (12) (da 1 a 3 mm Ø, in funzione del consumo a pieno carico). Sul ritorno carburante (12) è necessario montare un ugello* come resistenza al flusso affinché il carburante non venga riportato semplicemente nel serbatoio del carburante. La sezione apertura di questo ugello va selezionata in modo che, a pieno carico, sia assicurata l'alimentazione del
carburante. I problemi di funzionamento alle alte temperature possono essere risolti montando un separatore bolle di gas* (13). Affinché la tubazione di ritorno (12) non sia vuota, è necessario montare una valvola di non ritorno (5). In alcuni tipi di carburatore si consiglia il montaggio di una valvola regolatrice di pressione* (14).
Accessori
Filtro a reticella per carburante 4.00030.80.0
Questo filtro carburante a reticella protegge la pompa di alimentazione carburante dallo sporco e altre particelle estranee. Viene montato nel condotto del carburante tra il serbatoio del carburante e la pompa
di alimentazione carburante.
Il filtro carburante a reticella ha un diametro di 8 mm sul raccordo di aspirazione e dovrebbe essere sostituito seguendo gli stessi intervalli di manutenzione del filtro carburante.
Questo filtro carburante a reticella protegge la pompa di alimentazione carburante dallo sporco e altre particelle estranee. Viene montato nel condotto del carburante tra il serbatoio del carburante e la pompa
di alimentazione carburante.
Il filtro carburante a reticella ha un diametro di 8 mm sul raccordo di aspirazione e dovrebbe essere sostituito seguendo gli stessi intervalli di manutenzione del filtro carburante.
Filtro a reticella per carburante 4.00030.80.0
Questo filtro carburante a reticella protegge la pompa di alimentazione carburante dallo sporco e altre particelle estranee. Viene montato nel condotto del carburante tra il serbatoio del carburante e la pompa
di alimentazione carburante.
Il filtro carburante a reticella ha un diametro di 8 mm sul raccordo di aspirazione e dovrebbe essere sostituito seguendo gli stessi intervalli di manutenzione del filtro carburante.
Questo filtro carburante a reticella protegge la pompa di alimentazione carburante dallo sporco e altre particelle estranee. Viene montato nel condotto del carburante tra il serbatoio del carburante e la pompa
di alimentazione carburante.
Il filtro carburante a reticella ha un diametro di 8 mm sul raccordo di aspirazione e dovrebbe essere sostituito seguendo gli stessi intervalli di manutenzione del filtro carburante.
Valvole di non ritorno carburante
Le valvole di non ritorno carburante vengono montate nelle condotte del carburante. Esse fanno sì che il carburante possa fluire in una sola direzione e impediscono lo svuotamento del serbatoio o delle tubazioni.
Le valvole di non ritorno carburante vengono montate nelle condotte del carburante. Esse fanno sì che il carburante possa fluire in una sola direzione e impediscono lo svuotamento del serbatoio o delle tubazioni.
Avvertenze di sicurezza generali
- Soltanto il personale tecnico è autorizzato a intervenire sul sistema di alimentazione del carburante.
- Montare solo componenti puliti. Accertarsi che nel sistema di alimentazione del carburante non penetrino impurità.
- Togliere gli imballaggi e i coperchi per il trasporto (ad es. i tappi nelle pompe di alimentazione carburante nuove) solo subito prima del montaggio.
- Il corpo in alluminio della E1F non deve entrare in contatto con l'acqua salata.
- Non utilizzare accoppiamenti di materiali che danno vita a corrosione da contatto: Non mettere in contatto la E1F con, ad es., superfici zincate.
- Rispettare le normative di legge vigenti in loco e le avvertenze del costruttore automobilistico.
- Attenersi alle disposizioni di sicurezza relative al trattamento dei carburanti e dei relativi vapori.
- Utilizzare fascette stringitubo per bloccare i condotti del carburante sul manicotto di collegamento.
- Dopo i lavori di adeguamento devono essere garantite la tenuta del sistema di alimentazione del carburante e la validità dell’omologazione.
- Le nostre pompe di alimentazione carburante sono omologate anche per l’esercizio pneumatico!
