Elektryczna pompa paliwowa E1F
jako pompa dodatkowa lub część doposażeniowa
Powrót do strony wyszukiwania
Informacje dla użytkowników
Nie możesz już znaleźć mechanicznej pompy paliwowej dla swojego oldtimera lub youngtimera? Potrzebna ci dodatkowa pompa w samochodzie terenowym, agregacie prądotwórczym, pojeździe sportowym czy jednostce pływającej?
Brakuje Ci pompy wstępnej?
Twoim rozwiązaniem mogą być elektryczne pompy paliwowe typu E1F.
Jako pompy uniwersalne są przystosowane do ciśnień systemowych od 0,1 do 1,0 bar i mogą być stosowane w wielu aplikacjach.
Pojazd: Uniwersalne zastosowanie Produkt: Elektryczna pompa paliwowa E1F Nr Pierburg: 7.21440.51.0/.53.0/.63.0/.68.0/.78.0
Elektryczne pompy paliwowe typu E1F można wszechstronnie stosować:
- jako część zamienną dla mechanicznej pompy paliwowej (w oldtimerach i starszych samochodach)
- jako pompę dodatkową, równolegle do istniejącej pompy paliwowej
- jaką włączaną w miarę zapotrzebowania pomocniczą pompę paliwową (np. w pojazdach terenowych, sportowych)
- w agregatach prądotwórczych albo łodziach
- jako pompę wstępną

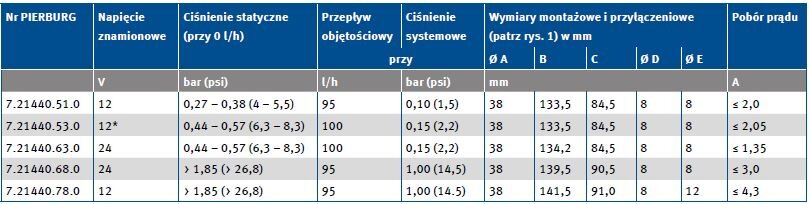

Wersje – patrz tabela.
Ogólne wskazówki montażowe
Pompę E1F (3) montuje się w przewodzie. Jest ona przystosowana do ciśnień systemowych
od 0,1 do 1,0 bar. Maksymalna wysokość ssania przy pełnych przewodach wynosi 500 mm.
Z tego względu pompa paliwowa musi być zamontowana nisko, poniżej poziomu
cieczy oraz w pobliżu zbiornika (1). Unikać dużych wysokości ssania i zwężeń przewodów paliwowych po stronie ssania. Filtr paliwa (4) (mikrofi ltr, fi ltr papierowy) musi się zawsze znajdować pod stronie ciśnienia, tzn. za pompą paliwową (w kierunku przepływu).
Gdy fi ltr paliwa znajduje się po stronie ssania, grozi niebezpieczeństwo „pracy na sucho“. Praca na sucho prowadzi do uszkodzenia zespołu tłoczącego. Przed pompą paliwową można zainstalować wstępny fi ltr sitowy (2) (szerokość siatki 60 do 100 μm) (patrz str. 4).
Pompy paliwowe typu E1F posiadają po stronie ssania niewielki wkład sitowy
(wyjątek: 7.21440.68.0). Wkład sitowy należy usunąć, jeżeli pompa jest montowana w pojazdach z silnikiem wysokoprężnym.
od 0,1 do 1,0 bar. Maksymalna wysokość ssania przy pełnych przewodach wynosi 500 mm.
Z tego względu pompa paliwowa musi być zamontowana nisko, poniżej poziomu
cieczy oraz w pobliżu zbiornika (1). Unikać dużych wysokości ssania i zwężeń przewodów paliwowych po stronie ssania. Filtr paliwa (4) (mikrofi ltr, fi ltr papierowy) musi się zawsze znajdować pod stronie ciśnienia, tzn. za pompą paliwową (w kierunku przepływu).
Gdy fi ltr paliwa znajduje się po stronie ssania, grozi niebezpieczeństwo „pracy na sucho“. Praca na sucho prowadzi do uszkodzenia zespołu tłoczącego. Przed pompą paliwową można zainstalować wstępny fi ltr sitowy (2) (szerokość siatki 60 do 100 μm) (patrz str. 4).
Pompy paliwowe typu E1F posiadają po stronie ssania niewielki wkład sitowy
(wyjątek: 7.21440.68.0). Wkład sitowy należy usunąć, jeżeli pompa jest montowana w pojazdach z silnikiem wysokoprężnym.
Przykład: dozbrajanie jako pompa dodatkowa
Przy stosowaniu pompy E1F jako pompy dodatkowej należy ją przyłączyć tak, by obie pompy (3) i (6) mogły swobodnie zasysać i tłoczyć paliwo.
Zasysanie lub tłoczenie z jednej pompy paliwowej przez drugą nie jest możliwe. Rys. 4: W celu pokonania odległości do istniejącej pompy paliwowej (6) można zastosować pompę E1F jako włączaną w miarę zapotrzebowania pompę wstępną. Aby zapewnić poprawne zasysanie paliwa przez istniejącą pompę przy wyłączonej pompie E1F, należy przeprowadzić przewód obejściowy (7) dookoła pompy E1F (3).
Zasysanie lub tłoczenie z jednej pompy paliwowej przez drugą nie jest możliwe. Rys. 4: W celu pokonania odległości do istniejącej pompy paliwowej (6) można zastosować pompę E1F jako włączaną w miarę zapotrzebowania pompę wstępną. Aby zapewnić poprawne zasysanie paliwa przez istniejącą pompę przy wyłączonej pompie E1F, należy przeprowadzić przewód obejściowy (7) dookoła pompy E1F (3).
Rys. 5: Pompa E1F zainstalowana równolegle do istniejącej mechanicznej lub elektrycznej pompy paliwowej zwiększa przepływ objętościowy. Istniejącą pompę paliwową (6) należy ominąć przewodem obejściowym (8).
W celu wykluczenia powrotu paliwa w obu przewodach obejściowych (7) i (8) musi być zainstalowany zawór zwrotny (5).
W celu wykluczenia powrotu paliwa w obu przewodach obejściowych (7) i (8) musi być zainstalowany zawór zwrotny (5).
Przyłącze elektryczne
Elektryczna pompa paliwowa E1F jest dostępna dla instalacji elektrycznych 12 V i 24 V (patrz tabela str. 1). W instalacjach 6 V, np. w oltimerach, zalecamy model E1F 7.21440.53.0.
W takim układzie ciśnienie i przepływ objętościowy zmniejszają się o mniej więcej połowę.
Jeżeli pompa E1F włączana jest przez oddzielny włącznik, to włącznik ten należy zainstalować w przewodzie plusowym. Przekrój przewodów elektrycznych: co najmniej 1,0 mm².
W takim układzie ciśnienie i przepływ objętościowy zmniejszają się o mniej więcej połowę.
Jeżeli pompa E1F włączana jest przez oddzielny włącznik, to włącznik ten należy zainstalować w przewodzie plusowym. Przekrój przewodów elektrycznych: co najmniej 1,0 mm².
Przykład: Zastosowanie dla mechanicznej pompy paliwowej (rys. 6)
Starsze pojazdy posiadają przeważnie mechaniczną, membranową pompę pali wową (9). Jest ona zamontowana bezpośrednio przy silniku i napędzana przez krzywki oraz popychacze lub
dźwignie. W przypadku usterki mechanicznej pompy paliwowej można ją w wielu sytuacjach zastąpić elektryczną pompą paliwową E1F.
„Starą” pompę paliwową (9) można przy tym ominąć albo wymontować. Jeżeli pompa została wymontowana, otwór od strony silnika należy zamknąć olejoszczelnie. Jeżeli pompa została ominięta, wejście i wyjście należy połączyć wężykiem (10), aby wykluczyć dostawanie się do wnętrza zanieczyszczeń. W celu wykluczenia powrotu paliwa należy zainstalować w przewodzie
dopływowym (11) zawór zwrotny (5). W oldtimerach zalecany jest powrót paliwa (12) (1 do 3 mm Ø, zależnie od zużycia przy pełnym obciążeniu). Aby uniemożliwić pompowanie paliwa z powrotem do zbiornika należy zainsta lować w przewodzie powrotnym paliwa (12) dyszę* zapewniającą opór przepływu.
Przekrój otwarcia tej dyszy należy skalibrować w taki sposób, by było zapewnione zasilanie paliwem także przy pełnym obciążeniu silnika. Problemy spowodowane przegrzewaniem
można wyeliminować przez montaż separatora pneumatycznego* (13).
Aby wykluczyć opróżnienie przewodu powrotnego (12), należy zainstalować zawór zwrotny (5).
W przypadku niektórych gaźników zaleca się instalację regulatora ciśnienia* (14).
dźwignie. W przypadku usterki mechanicznej pompy paliwowej można ją w wielu sytuacjach zastąpić elektryczną pompą paliwową E1F.
„Starą” pompę paliwową (9) można przy tym ominąć albo wymontować. Jeżeli pompa została wymontowana, otwór od strony silnika należy zamknąć olejoszczelnie. Jeżeli pompa została ominięta, wejście i wyjście należy połączyć wężykiem (10), aby wykluczyć dostawanie się do wnętrza zanieczyszczeń. W celu wykluczenia powrotu paliwa należy zainstalować w przewodzie
dopływowym (11) zawór zwrotny (5). W oldtimerach zalecany jest powrót paliwa (12) (1 do 3 mm Ø, zależnie od zużycia przy pełnym obciążeniu). Aby uniemożliwić pompowanie paliwa z powrotem do zbiornika należy zainsta lować w przewodzie powrotnym paliwa (12) dyszę* zapewniającą opór przepływu.
Przekrój otwarcia tej dyszy należy skalibrować w taki sposób, by było zapewnione zasilanie paliwem także przy pełnym obciążeniu silnika. Problemy spowodowane przegrzewaniem
można wyeliminować przez montaż separatora pneumatycznego* (13).
Aby wykluczyć opróżnienie przewodu powrotnego (12), należy zainstalować zawór zwrotny (5).
W przypadku niektórych gaźników zaleca się instalację regulatora ciśnienia* (14).
Legenda do rys. 3-6
- zbiornik paliwa
- fi ltr sitowy (wstępny)
- elektryczna pompa paliwa E1F
- fi ltr paliwa (mikrofi ltr)
- zawór zwrotny
- istniejąca pompa paliwowa
- przewód obejściowy omijający pompę podatkową E1F
- przewód obejściowy omijający istniejącą mpompę paliwową
- mechaniczna pompa paliwowa
- przewód łączący wejście i wyjście mechanicznej pompy paliwowej
- przewód dopływowy/obejście (bypass) omijający mechaniczną
- pompę paliwową
- separator pneumatyczny* albo dysza kalibracyjna*
- regulator ciśnienia*
Akcesoria
Sitowy fi ltr paliwa 4.00030.80.0
Ten sitowy fi ltr paliwa chroni pompę paliwową przed brudem i innymi cząstkami obcymi. Instaluje się go w przewodzie paliwowym między zbiornikiem paliwa i pompą
paliwową.
Sitowy fi ltr paliwa ma średnicę 8 mm na króćcu ssącym i powinien być wymieniany w tych samych przedziałach czasowych co fi ltr paliwa.
Ten sitowy fi ltr paliwa chroni pompę paliwową przed brudem i innymi cząstkami obcymi. Instaluje się go w przewodzie paliwowym między zbiornikiem paliwa i pompą
paliwową.
Sitowy fi ltr paliwa ma średnicę 8 mm na króćcu ssącym i powinien być wymieniany w tych samych przedziałach czasowych co fi ltr paliwa.
Zawory zwrotne paliwa
Zawory zwrotne paliwa instaluje się w przewodach paliwowych. Pozwalają one na przepływ paliwa tylko w jednym kierunku, co zapobiega przepełnieniu zbiorników lub opróżnieniu przewodów. Wersje i dane techniczne – patrz Pierburg Product Information PI 0033.
Zawory zwrotne paliwa instaluje się w przewodach paliwowych. Pozwalają one na przepływ paliwa tylko w jednym kierunku, co zapobiega przepełnieniu zbiorników lub opróżnieniu przewodów. Wersje i dane techniczne – patrz Pierburg Product Information PI 0033.
Wyłącznik bezpieczeństwa*
W przypadku doposażenia układu w elektryczną pompę paliwową obowiązkowy jest montaż wyłącznika bezpieczeństwa. Jeżeli nastąpi zatrzymanie silnika, ale zapłon pozostanie włączony (np. zgaśnięcie silnika, wypadek), przekaźnik odłączny* (1) wyłącza pompę paliwową.
W przypadku doposażenia układu w elektryczną pompę paliwową obowiązkowy jest montaż wyłącznika bezpieczeństwa. Jeżeli nastąpi zatrzymanie silnika, ale zapłon pozostanie włączony (np. zgaśnięcie silnika, wypadek), przekaźnik odłączny* (1) wyłącza pompę paliwową.
- przekaźnik odłączny* (dostępny w handlu specjalistycznym)
- cewka zapłonowa
- elektryczna pompa paliwowa E1F
- bezpiecznik (10 A)
Ogólne zasady bezpieczeństwa
- Prace przy układzie paliwowym mogą być wykonywane tylko przez wykwalifi kowany personel.
- Instalować tylko czyste części. Wykluczyć dostanie się zanieczyszczeń do układu paliwowego.
- Opakowania i zabezpieczenia transportowe, np. korki w nowych pompach paliwowych, usuwać
- dopiero bezpośrednio przed montażem.
- Aluminiowa obudowa pompy E1F nie może się zetknąć ze słoną wodą.
- Nie stosować połączeń materiałów, które wywołują korozję stykową: Pompa E1F nie może się zetknąć np. z ocynkowanymi powierzchniami.
- Przestrzegać obowiązujących przepisów prawa i wskazówek producenta pojazdu.
- Przestrzegać przepisów bezpieczeństwa w zakresie obchodzenia się z paliwem i parami paliwa.
- Do zabezpieczania przewodów paliwowych na króćcach używać opasek zaciskowych.
- Po zakończeniu wymiany należy sprawdzić szczelność układu paliwowego i ważność dopuszczenia do eksploatacji.
- Nasze pompy paliwowe nie są przeznaczone do stosowania lotnictwie!
