Verificação de folgas da bronzina com Plastic Gauge
Como verificar facilmente a folga da bronzina no virabrequim e na biela? Qual é a folga máxima permitida da bronzina? E qual é a folga mínima da bronzina? Como é usada a fita de medição? Em que momento são usadas bronzinas de grandes dimensões? Veja os esclarecimentos neste vídeo.

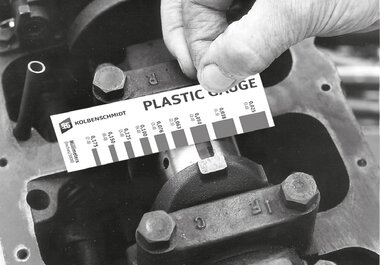

O Plastic Gauge é um fina fita plástica calibrada. Com ela é possível verificar a folga da bronzina bem como medidas da fenda. A fita é usada em locais de rolamentos da biela ou do virabrequim, nos quais não é possível realizar uma rápida medição com um micrômetro.
Preparação
Depois de remover a tampa do mancal, limpe a superfície do eixo e do apoio da bronzina. Agora fixe uma fita Plastic Gauge adequada com um pouco de graxa em sentido transversal à superfície de deslizamento do eixo. Para evitar que a fita de medição fique grudada na superfície de apoio, é possível aplicar um pouco de spray de silicone sobre a superfície de apoio. Em seguida, monte a tampa do mancal conforme especificado.
Atenção: Não gire o eixo do virabrequim nesse momento para evitar que a fita se desloque, o que pode prejudicar o resultado de medição.

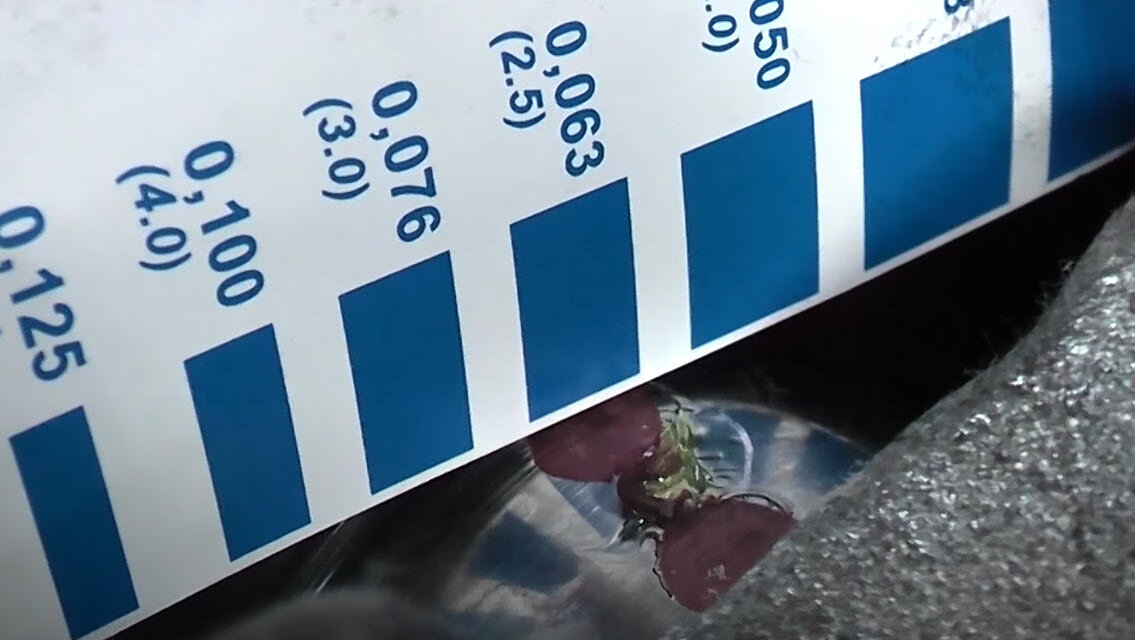

Para a medição, remova novamente a tampa do mancal e, com ajuda da escala de medição anexa, controle até que ponto a fita de medição foi afastada. Quanto mais a fita de medição for distendida, menor é a folga da bronzina. Este valor pode, então, ser comparado com os dados no catálogo ou com as especificações no manual de oficina.
Verificação de folgas da bronzina com Plastic Gauge
