Alıştırma aşamasında piston plastiğinde deformasyon

KS | Kolbenschmidt | Motorservice

Piston çapı nasıl ölçülür? Piston, hangi sapmalarda kullanılmamalıdır? Pistonda ölçüm penceresi yoksa ne yapılabilir? Pistonda eteğin içeri çökmesi ne anlama gelir? Bu makalede çözümler verilmektedir.

İlk işletim saatleri sırasında yeni pistonlarda kalıcı bir plastik deformasyonu söz konusu olur. Birçok pistonda piston çapı birkaç ¹⁄₁₀₀ mm kadar küçülür. Bu işlem eteğin içeri çökmesi olarak tanımlanır.

Teknik arka plan

Eteğin içeri çökmesi, ilk ısınma aşaması sırasında pistonun termik ve mekanik zorlanması sonucu ortaya çıkar. Piston çapının (Dmax) küçülme; yapı şeklinde, materyal bileşimi ve pistondaki özel yüklenme durumuna göre değişiklik gösterir.

Bunun uygulamadaki anlamı

Yeni pistonlar monte edilmeden önce piston çapı ölçülmeli ve belgelenmelidir. Ölçme değeri, damga üzerindeki nominal piston çapından farklıysa piston kullanılmamalıdır. Alıştırma sırasındaki plastik deformasyon nedeniyle, çalıştırılmış olan pistonların başlangıçtaki piston çapı değerleri artık tespit edilemez. Bu nedenle, çalıştırılmış olan pistonlar için artık nominal piston çapı şikayetlerinde bulunulamaz.

3569

Piston çapının ölçülmesi

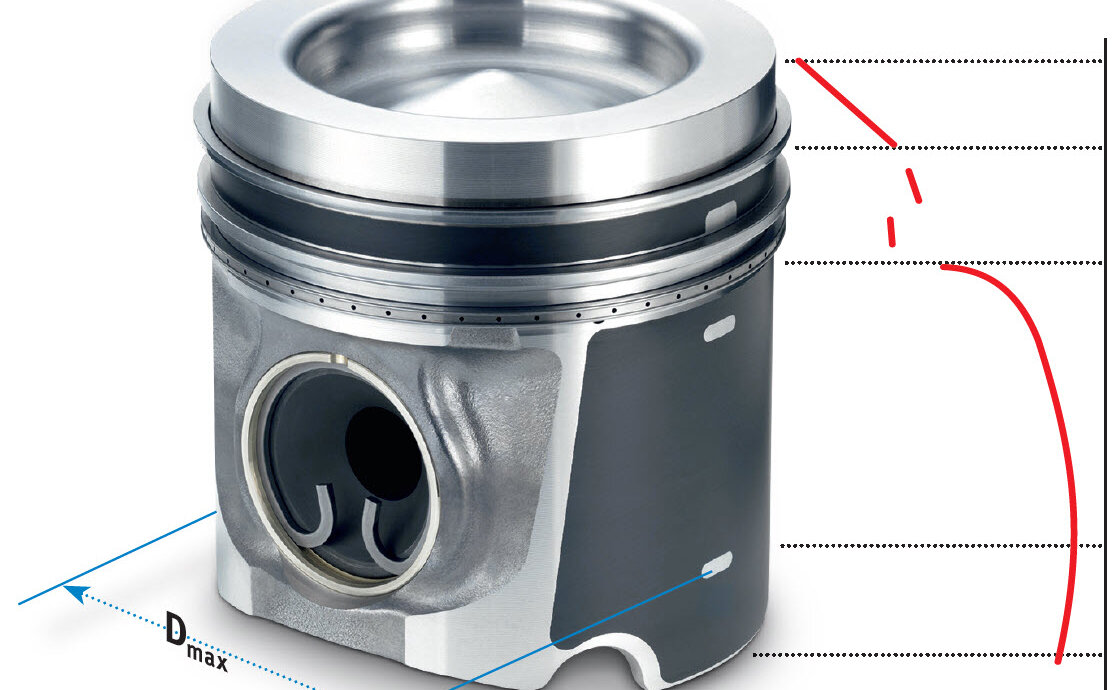

Maksimum piston ölçüsü (Dmax), etek bölgesinin alttaki üçte birlik bölümünde yer alır. Etek kaplamaları olan pistonlar, kaplama içerisinde genellikle ölçüm penceresi adı verilen bir bölüme sahiptir. Maksimum piston ölçüsü alttaki ölçüm penceresinden belirlenebilir (Şek. 1).

NOT

Ölçüm hatalarını önlemek için, ölçüm aletinin (mikrometre) ölçüm yüzeyleri kaplamadaki ölçüm penceresinden büyük olmamalıdır.

Kaplamalı bir piston şaftında ölçüm penceresi mevcut değilse, piston çapının doğrudan kaplama üzerinden ölçülmesi gerekir. Kesin bir piston çapı değeri elde etmek için, ölçme değerinden kaplama kalınlığının iki katı (yakl. 2 × 0,015 mm) çıkartılmalıdır. Piston şaftındaki maksimum piston ölçüsünün pozisyonu bilinmiyorsa (piston kaplamasında ölçüm penceresi yoksa, piston kaplamalı değilse), birden çok ölçüm (piston pimi kovanına 90°) yaparak kesin pozisyonun belirlenmesi gerekir.
