Повреждения поршней

Чрезмерный расход масла - 2

27127
Назад к поиску

Информация о диагностике

На какие дефекты указывает сильный радиальный износ поршневых колец? Что приводит к избытку топлива в камере сгорания и какие последствия это может иметь? На что необходимо обращать внимание во время ремонта двигателя? Что может произойти при использовании затупившихся хонинговальных брусков во время хонингования или при хонинговании с высоким давлением? Что означает металлическая оболочка? На какие ошибки указывают асимметричные пятна контакта поршня? Информацию вы найдете здесь.

36529

износ поршней, поршневых колец и цилиндров из-за избытка топлива в камере сгорания

описание повреждения

  • Следы значительного износа на жаровом поясе и юбке поршня.
  • На юбке поршня места трения, характерные для работы всухую из-за избытка топлива в камере сгорания.
  • Поршневые кольца с сильным радиальным износом (рис. 1). Стерты обе перемычки (несущие поверхности) маслосъемного поршневого кольца (рис. 2). Для сравнения на рис. 3: профили нового и старого маслосъемных поршневых колец (маслосъемные коробчатые поршневые кольца со сходящимися фасками и со спиральным витым пружинным расширителем).
  • Повышенный расход масла.
36535
Рис. 1/2
36502
Рис. 3

оценка повреждения

Избыток топлива в камере сгорания из-за нарушений режима сгорания всегда приводит к повреждению масляной пленки. Вследствие этого наблюдаются усиленное полусухое трение и значительный радиальный
износ поршневых колец по истечении короткого времени эксплуатации. По мере разрушения масляной пленки под действием топлива, приводящего к недостатку смазки, образуются характерные места истирания от избытка топлива (см. главу «Места трения от работы всухую из-за избытка топлива в камере сгорания»). В результате постепенной утраты эффективности смазки возникает значительный износ поршневых колец, кольцевых канавок и рабочих поверхностей цилиндров.

В начальной стадии наблюдается незначительное повреждение юбки поршня, так как она регулярно снабжается кривошипно-шатунным механизмом свежим маслом, еще обладающим смазочными свойствами. Лишь после того, как абразивные частицы из зоны хода поршней перемешаются со смазочным маслом и смазочное масло утратит прочность из-за разбавления, происходит дальнейшее распространение износа на все места установки подшипников в двигателе. Это относится особенно к поршневому пальцу и шатунной шейке коленчатого вала.

возможныe причины

  • Частый режим езды на короткие дистанции и в результате этого разбавление масла топливом.
  • Примесь охлаждающего средства в моторном масле.
  • Некачественное моторное масло.
  • Избыток топлива в камере сгорания из-за неполного сгорания вследствие нарушений в приготовлении смеси.
  • Неисправности в системе зажигания (перебои в зажигании).
  • Недостаточное давление сжатия или плохая наполняемость из-за изношенных или сломанных поршневых колец.
  • Неверный размер выступа поршня: поршень ударяется о головку блока цилиндров. В дизельных двигателях с непосредственным впрыском возникающие при этом колебания приводят к неконтролируемому впрыску топлива впрыскивающими форсунками и тем самым к избытку топлива в цилиндре (см. главу «Следы ударов на головке поршня»).
  • Плохая наполняемость из-за забитых воздушных фильтров.
  • Неисправные и негерметичные впрыскивающие форсунки.
  • Неисправный или неправильно настроенный топливный насос высокого давления.
  • Неправильно проложенные топливопроводы высокого давления (колебания).
  • Плохая наполняемость из-за неисправных или изношенных турбонагнетателей.
  • Некачественное топливо (слабое самовоспламенение и неполное сгорание).
36505

износ поршневых колец вскоре после ремонта двигателя

описание повреждения

  • Поршень без повреждений и износа.

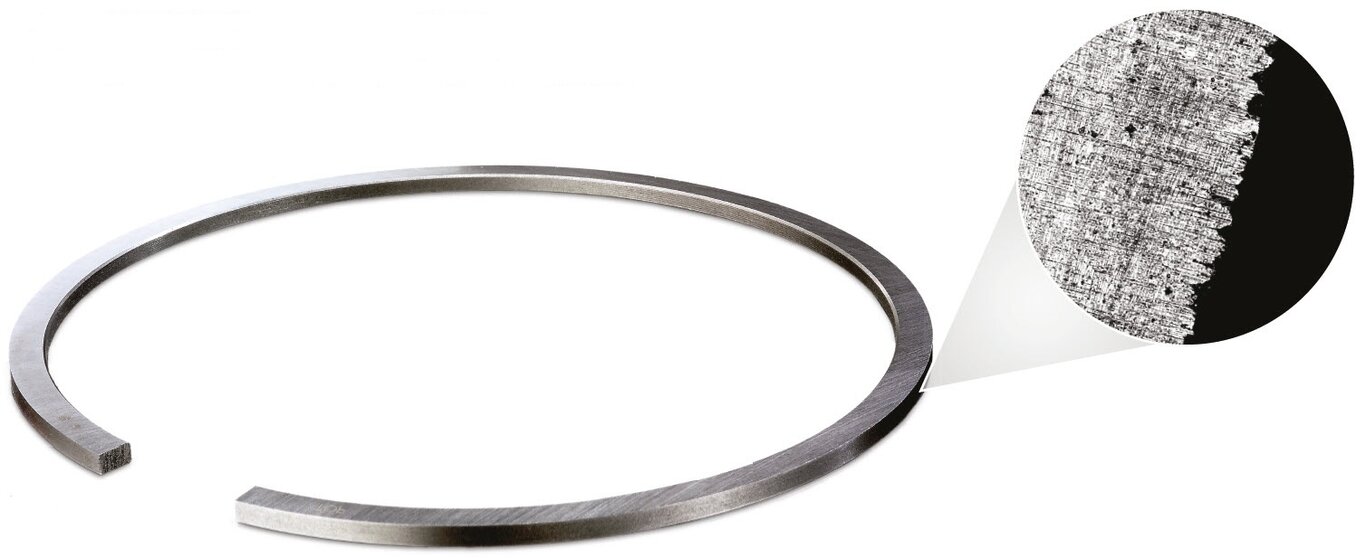

  • При поверхностном взгляде: отсутствие следов износа на поршневых кольцах; при более тщательном рассмотрении: повышенный износ маслосъемных кромок колец, особенно нижних кромок колец (см. увеличенный вид).
  • Ощутимые заусенцы на нижней кромке рабочей поверхности поршневого кольца.
36508
Рис. 1

оценка повреждения

Из-за изношенных кромок поршневых колец между рабочими поверхностями поршневых колец и рабочей поверхностью цилиндра появляются значительные гидродинамические силы (рис. 2), вызванные образованием так называемого масляного клина.

Поршневые кольца наплывают на масляную пленку при движении поршня вверх и вниз и слегка приподнимаются с рабочей поверхности цилиндра. В результате этого смазочное масло в большем количестве попадает в камеру сгорания и сжигается.

36511
Рис. 2
36514
Рис. 3
36517
Рис. 4
36520
Рис. 5

Заусенцы появляются, если условия для поршневых колец после ремонта двигателя не оптимальны. Причины этого связаны прежде всего с недостаточной или неподходящей окончательной обработкой цилиндра. Если при финишном хонинговании используются затупившиеся хонинговальные бруски или если хонингование проводится под слишком высоким давлением, то на стенке цилиндра появляются заусенцы и возвышения. Эти металлические выступы загибаются в направлении обработки (рис. 3). Речь идет об образовании металлической оболочки, которая приводит к повышенному трению в фазе приработки и предотвращает попадание моторного масла в тонкие графитовые жилки.

Если эти заусенцы не удаляются путем проведения заключительной операции обработки, платохонингования, то в фазе приработки возникает преждевременный износ кромок поршневых колец. При этом поршневые кольца непроизвольно снимают металлическую оболочку и очищают графитовые жилки. Это приводит к износу кромок поршневых колец и появлению заусенцев. Опыт показывает, что заусенцы, возникшие таким образом на кромках поршневых колец, снимаются лишь с большим трудом. Поврежденные поршневые кольца подлежат замене.

Второй комплект поршневых колец, установленный в качестве замены, имеет намного более благоприятные, почти нормальные условия работы. Это связано с тем, что первый комплект поршневых колец из-за износа большей частью уже снял мешающий наружный слой с рабочей поверхности цилиндра, т. е. металлическую оболочку. После замены поршневых колец расход масла нормализуется. Часто неправильно считают, что установленные вначале поршневые кольца изготовлены из материала низкого качества.

На рис. 4 показано микроскопическое увеличение загнутых выступов в разрезе поверхности цилиндра после ненадлежащего хонингования рабочей поверхности цилиндра (металлическая оболочка). На рис. 5 показана поверхность после платохонингования. Большая часть заусенцев и выступов удалена, графитовые жилки очищены. Поршневые кольца имеют хорошие условия для приработки и благодаря этому большой срок службы. Особая эффективность наблюдается при создании плато хонинговальными щетками.

36523

несимметричное пятно контакта поршня

описание повреждения

Рис. 1:

  • Асимметричное пятно контакта поршня по всей высоте поршня.
  • Истертый до блеска жаровой пояс на левой стороне поршня над бобышкой пальца и на противоположной нижней кромке поршня.
  • Неравномерное пятно контакта компрессионного поршневого кольца.

Рис. 2:
Поршень, работавший в наклонном положении, со значительным износом на нижней правой кромке, в области выемки для форсунки охлаждающего масла и под отверстием для поршневого пальца.

36526
Рис. 1
36532
Рис. 2

оценка повреждения

Такие асимметричные пятна контакта поршня являются признаком работы поршня в отверстии цилиндра в наклонном положении и признаком непараллельности осей поршневого пальца и коленчатого вала. Из-за плохого прилегания к цилиндру поршневые кольца обеспечивают уплотнение в недостаточной степени. Горячие отработавшие газы протекают мимо и чрезмерно нагревают поршневые кольца и стенку цилиндра. Из-за этого утончается масляная пленка, что может привести к образованию задира от работы всухую. В результате работы поршня в цилиндре в наклонном положении и его движения вверх и вниз на поршневых кольцах возникает насосный эффект. Под действием этого эффекта масло перекачивается в камеру сгорания, и повышается расход масла. В определенных случаях поршневой палец подвергается осевому смещению, что может вызвать износ или поломку стопора поршневого пальца (см. главу «Повреждения поршней из-за поломанных стопоров поршневых пальцев»).

возможныe причины

  • Изгиб или скручивание шатунов.
  • Наклонно просверленные отверстия в головках шатунов.
  • Отверстие цилиндра не перпендикулярно оси коленчатого вала.
  • Косо смонтированные отдельные цилиндры (перекосы при монтаже).
  • Шатунная шейка не параллельна оси коленчатого вала.
  • Косо просверленное отверстие в головке шатуна (непараллельность осей).
  • Слишком большой люфт шатунного подшипника, особенно в сочетании с асимметричными шатунами (смещение центров головки шатуна и большого шатунного подшипника).
