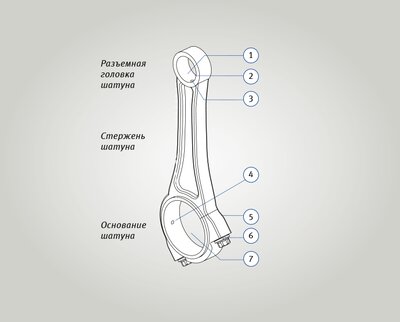

Шатуны

Одним из проверенных способов изготовления крышек шатунов является разделение или распиливание. При этом нижнюю головку шатуна распиливают, после чего поверхности разъема подвергают фрезерованию и, при необходимости, шлифованию.

Если поверхности разъемного соединения плоские, крышки шатунов фиксируются установочными болтами или установочными штифтами. Если разъемные соединения имеют зубчатую поверхность, они не требуют дополнительной фиксации ввиду взаимного зацепления.

При наличии очень крупных шатунных шеек, шатуны могут иметь косой разъем, который позволяет установить их в цилиндры, несмотря на большие размеры нижней головки. Во время монтажа шатунов с косым разъемом необходимо соблюдать их монтажное положение, особенно в рядных двигателях.

Ломаные шатуны сначала изготавливаются как монолитные узлы. Затем на них наносят насечки для разлома (металлокерамические шатуны) или лазерную насечку (стальные шатуны), после чего их целенаправленно ломают на две части (крекинг). При монтаже обе части снова соединяются болтами. Благодаря сложным поверхностям излома достигается оптимальная точность посадки.

Ломаные шатуны имеют преимущества в отношении прочности, стоимости и точности изготовления. Стержни и крышки шатунов очень точно соединяются друг с другом и благодаря этому обеспечивают оптимальную передачу сил.

--> Полезная опорная поверхность

Тенденция повышения давления сгорания в современных двигателях приводит к увеличению нагрузок на отверстия под поршневые пальцы в верхних головках шатунов. Чтобы уменьшить массу подвижных шатунов и улучшить распределение сил за счет оптимальной площади опорной поверхности, всё чаще применяются трапециевидные и ступенчатые шатуны.
