Usura su aree opposte delle superfici di separazione
Descrizione

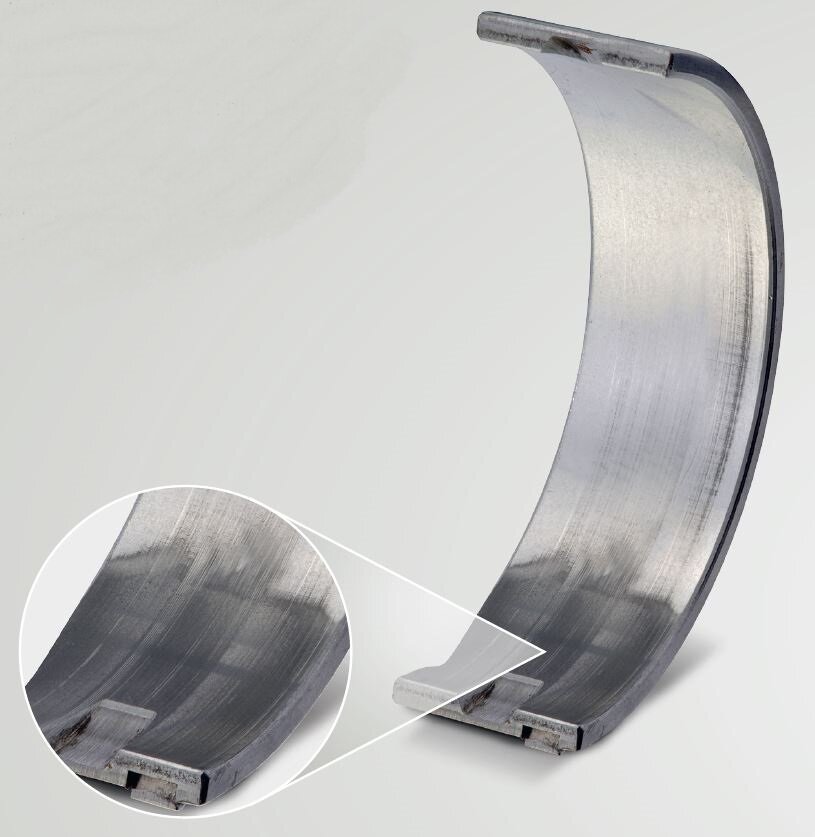

- Evidenti tracce di usura in corrispondenza delle aree di scoprimento opposte in diagonale
- Sommità del semicuscinetto notevolmente meno usurata
- Nei casi più gravi: sono visibili fenomeni di affaticamento del materiale e segni iniziali di grippaggio
Si nota una marcata usura in corrispondenza delle aree di scoprimento, mentre la sommità del cuscinetto presenta un’usura notevolmente minore.
Valutazione

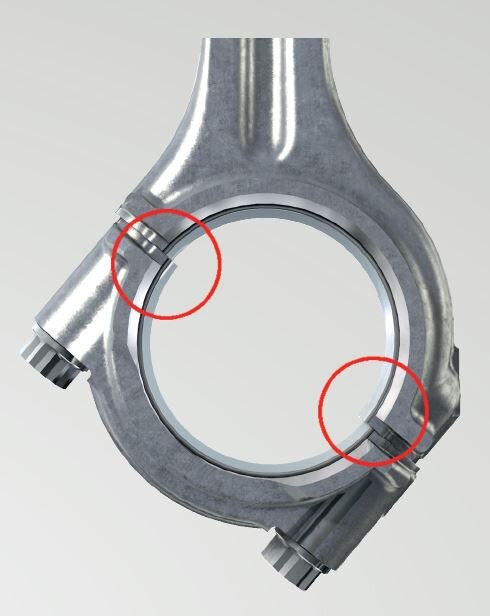

Se semicuscinetti risultano portanti in quest’area, si tratta di un difetto grave. La causa dell’usura può essere uno sfalsamento tra i semicuscinetti dovuto a un errore di montaggio. In alcuni punti il gioco del cuscinetto è insufficiente a causa dello sfalsamentodel cappello, per cui il film lubrificante non è interamente portante e produce in determinati punti un attrito misto. Se la carenza di lubrificante persiste, la temperatura aumenta a causa del calore prodotto dall’attrito. Il livello di temperatura in aumento acuisce ulteriormente la carenza di lubrificante e il processo si autoalimenta, fino alla comparsa dei primi segni di grippaggioe di danni da affaticamento causati dalla maggiore pressionesuperficiale.
Possibili cause
- Montaggio di un cappello del cuscinetto errato
- Montaggio del cappello del cuscinetto in posizione ruotata di 180 gradi
- Utilizzo di un attrezzo non adatto o di viti calibrate errate
- Sequenza di serraggio errata o coppia di serraggio delle viti errata
Rimedio
Il cuscinetto deve essere sostituito e la causa deve essere eliminata, dato che il cuscinetto non è predisposto per svolgere una funzione portante in quest’area:
- Prestare attenzione all’abbinamento corretto dei semicuscinetti rispetto al relativo cilindro
- Montare viti adatte servendosi solo di attrezzi idonei
- Procedere al serraggio delle viti in conformità alle indicazioni del produttore per quanto riguarda le coppie di serraggio e la sequenza di serraggio
- Controllare il foro di base: dimensioni, rotondità, cilindricità, superficie devono rientrare in determinate tolleranze prescritte
