Luftmassensensor
Störungen, Schäden und Prüfung
Informationen zur Diagnose
Schwarzer Rauch kommt aus dem Auspuff, das Auto hat weniger Leistung und es läuft im Notlauf: Das sind möglich Folgen, wenn der Luftmassensensor (LMS) falsche Signale sendet. Was sind die Ursachen? Wie funktioniert ein Luftmassensensor? Was ist eine On-Board-Diagnose (OBD)? Was sind mögliche Fehlercodes? Wie kann man analoge Luftmassensensoren prüfen? Antworten auf diese Fragen und viele weitere Informationen zu Luftmassensensoren finden Sie in diesem Artikel.
ANWENDUNGEN
Der Luftmassensensor misst mit großer Genauigkeit die dem Motor zugeführte Luftmasse („Luftmassenstrom“). Das Signal des LMS wird für die Berechnung der Einspritzmenge und bei Dieselmotoren zusätzlich für die Steuerung der Abgasrückführung verwendet. Er ist ein wichtiges Bauteil in der Abgasreduzierung und Luftversorgung. Ein defekter oder verschmutzter Luftmassensensor kann falsche Eingangssignale an das Motorsteuergerät liefern, welches dadurch dann andere Bauteile falsch ansteuert. Speziell bei Turbodieseln ist die Belastung für den Luftmassensensor enorm, da sowohl Luftdurchsatz als auch Luftgeschwindigkeit sehr hoch sind.
FUNKTIONSBESCHREIBUNG
Der komplette Luftmassensensor besteht aus einem Strömungskanal (Rohr), in dem die Ansaugluft an dem eigentlichen Sensor vorbeiströmt.
HINWEIS:
Je nach Anwendung und Fahrzeug gibt es den LMS komplett in einem Kunststoffrohr integriert oder nur den eigentlichen Sensor separat als einzelnes Steckmodul. Beide Ausführungen (mit Rohr/separat) werden als Luftmassensensor bezeichnet.
Ältere Modelle verfügten über einen Hitzdraht als Sensorelement. Durch kurzzeitiges Aufheizen nach dem Abstellen des Motors wurde der Hitzdraht von Verunreinigungen freigebrannt.
Neuere Modelle arbeiten mit einem filmartigen Heizwiderstand auf einem Träger. Hier entfällt das Freibrennen. Dieser Heißfilmsensor wird auf eine konstante Temperatur von ca. 120 – 180°C (je nach Fahrzeughersteller) über der Ansaugtemperatur aufgeheizt. Die einströmende Luft kühlt den Heißfilmsensor ab.
Über die Regelelektronik wird diese Abkühlung durch einen Heizstrom ausgeglichen. Dieser Heizstrom ist das Maß für die angesaugte Luftmasse. Diese Methode berücksichtigt die Dichte der vorbeiströmenden Luft. Bei neueren Ausführungen mit zwei separaten Messbrücken können auch Pulsationen und Rückströmungen erkannt werden.
FEHLER UND MÖGLICHE URSACHEN
Defekte oder verschmutzte Luftmassensensoren liefern fehlerhafte Signale.
Mögliche Folgen sind:
- Schwarzrauch
- Leistungsmangel
- Notlauf
MÖGLICHE SCHADENSURSACHEN SIND:

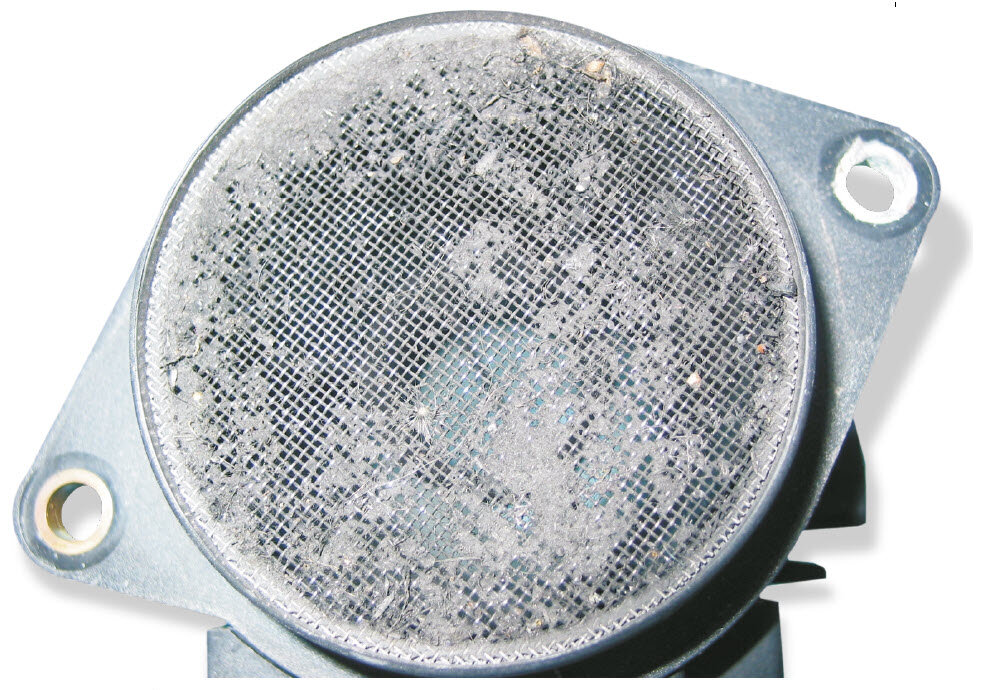

Bei Undichtigkeiten im Ansaugtrakt können Schmutzpartikel mit der Ansaugluft eintreten, die dann mit hoher Geschwindigkeit auf den LMS treffen und das empfindliche Sensorelement zerstören.
- Übermäßiger Ölnebel aus der Kurbelgehäuseentlüftung kann zum Verölen des Sensors führen.
- Auch Fehler beim Service, z. B. schmutzige Arbeitsumgebung beim Luftfilterwechsel, oder die Verwendung falscher oder qualitativ minderwertiger Luftfilter, können die Ursache für Schmutzeintrag und Schäden am Luftmassensensor sein.
- Spritzwasser, z. B. bei starkem Regen, kann durch den Luftfilter in die Reinluftseite gelangen und den Sensor schädigen oder verschmutzen. Salzwasser, z. B. aus Streusalz und Schneematsch, verstärkt diese Wirkung.
- Ölpartikel aus ölbenetzten Sportluftfiltern können den Sensor schädigen oder verschmutzen.
Aber auch andere Ursachen können dafür sorgen, dass ein intakter Luftmassensensor ein falsches Signal liefert:
- defekte Abgasrückführungsventile
- defekte Tankentlüftungsventile
- Undichtigkeiten im Ansaugtrakt
- verstopfte Luftfilter
- Schäden am Turbolader (z. B. falsch kalibriertes Wastegate-Ventil)
LUFTMASSENSENSOREN UND ON-BOARD-DIAGNOSE (OBD)
Luftmassensensoren werden durch die On-Board-Diagnose (OBD) überwacht. Mögliche Fehlercodes können hierbei sein:
- P0100 Luftmassen- oder Luftmengenmesser-Kreis Fehlfunktion
- P0101 Luftmassen- oder Luftmengenmesser-Kr. Messbereichs- oder Leistungsproblem
- P0102 Luftmassen- oder Luftmengenmesser-Kreis zu klein
- P0103 Luftmassen- oder Luftmengenmesser-Kreis zu groß
- P0104 Luftmassen- oder Luftmengenmesser-Kreis Aussetzer
Falsche Eingangssignale aus einem fehlerhaften Luftmassensensor können dazu führen, dass das Motorsteuergerät andere Komponenten falsch ansteuert. Darum können die nebenstehenden Fehlermeldungen ebenfalls auf einen defekten LMS hindeuten:
- P0171 Gemischregelung (Bank 1) System zu mager
- P0172 Gemischregelung (Bank 1) System zu fett
- P0175 Gemischregelung (Bank 2) System zu fett
- P0401 AGR-System – Flussrate zu gering
- P0402 AGR-System – Flussrate zu hoch
SPORADISCHE FEHLER
Nicht jeder von der OBD erkannte Fehler führt direkt zum Aufleuchten der Fehlerlampe. Wird in einem Fahrzyklus ein Abgas beeinflussender Fehler erkannt, wird dieser als „nicht entprellter“ Fehler gespeichert; die Fehlerlampe leuchtet aber nicht auf. Die Fehlerlampe wird erst aktiviert, wenn der gleiche Fehler während der nächsten Fahrzyklen oder über einen bestimmten Zeitraum wieder auftritt. Dieser Fehler wird dann als „entprellt“ (bestätigt) bezeichnet und als OBD-Fehler gespeichert. Neben dem Fehler werden weitere Betriebsdaten und Umweltbedingungen, die beim Auftreten des Fehlers vorlagen erfasst und gespeichert („Freeze Frames“). Die Fehlerlampe kann auch wieder erlöschen, wenn der Fehler über einen bestimmten Zeitraum hinweg nicht mehr auftritt. Über die Diagnosesteckdose (Schnittstelle) im Fahrzeug können die gespeicherten Daten mit einem Motortester oder einem Auslesegerät („Scan-Tool“) abgerufen werden:
- bestätigte (entprellte) Fehler im Modus 3
- sporadische Fehler im Modus 7
- Betriebsdaten („Freeze Frames“), bei denen ein Fehler auftrat, im Modus 2
Auch wenn von der OBD ein sporadischer Fehler am LMS angezeigt wird, muss dieser nicht unbedingt defekt sein. Oft verfälschen Feuchtigkeit, Ölnebel oder Schmutz die Messergebnisse, was von der OBD als Fehler interpretiert wird. Der Grund für diese sporadischen Fehler kann in den bereits beschriebenen Ursachen liegen. Vor dem Einsetzen eines neuen LMS sollte dieser deshalb erst geprüft werden.
PRÜFUNG VON ANALOGEN LUFTMASSENSENSOREN
Bei der Fehlerdiagnose sollte als erstes der Fehlercode mit einem Motortester oder Scan-Tool ausgelesen werden.
BEACHTEN SIE:
Über die OBD wird zwar ein Ausfallteil oder eine nicht einwandfreie Funktion erkannt, nicht jedoch deren Ursache. Elektrische Fehler im Kabelbaum oder im Bauteil selbst werden in den meisten Anwendungsfällen als Fehler abgespeichert. Sie müssen mit geeigneten Prüfmitteln ermittelt werden.
Die Prüfung des Luftmassensensors kann auf unterschiedliche Weise erfolgen:
SPANNUNGSVERSORGUNG PRÜFEN
- Stecker vom LMS abziehen.
- Zündung einschalten.
- Spannung am Stecker messen.
![]() |
HINWEIS:
Werden diese Werte nicht erreicht, müssen alle betroffenen Leitungen und Stecker auf Kurzschluss, Unterbrechung und Übergangswiderstände hin überprüft werden. |
![]() |
HINWEIS: |
FUSSPUNKT DER SENSORKENNLINIE PRÜFEN
Voraussetzungen:
- AGR-System ist einwandfrei.
- Der Luftfilter ist sauber.
- Abregeldrehzahl wird erreicht (gemäß AU-Daten).
![]() |
HINWEIS:
Beträgt die Ausgangsspannung bei ruhender Luft 1,00 ± 0,02 Volt, ist der Luftmassensensor fast immer in Ordnung. Wenn Gefahr besteht, dass die Messung durch Luftströmungen (Wind) verfälscht werden kann, sollten Sie beide Enden des Messrohrs mit geeigneten Mitteln verschließen. Liegt die Ausgangsspannung außerhalb dieser Toleranz, sollte der Luftmassensensor ausgetauscht werden. |
REAKTION PRÜFEN
Wird der Wert von 1 Volt erreicht, leicht in den LMS hineinblasen. Der Spannungswert muss nun mit der Stärke des Anblasens steigen. Geschieht dies nicht, ist der Sensor defekt und der LMS muss ersetzt werden.
MESSEN UNTER LAST
- Motor starten. Sollwert (betriebswarmer Motor im Leerlauf): 1,2 – 1,6 Volt
- Drehzahl erhöhen (Gasstoß) bis Abregeldrehzahl. Es müssen Signalspannungen von 3,8 bis 4,4 Volt erreicht werden.
Der Luftmassensensor gibt von Leerlauf bis Volllast eine messbare Spannung von etwa 1,0 bis ca. 4,4 Volt ab. Geschieht dies nicht, muss der LMS ersetzt werden.
Bei eingeschalteter Zündung dürfen keine Steckverbindungen getrennt oder verbunden werden. Die dadurch entstehenden Spannungsspitzen können die elektronischen Bauteile zerstören.
![]() |
HINWEIS: |
