Bomba eléctrica de combustible E1F

como bomba adicional o para reequipamiento

Informaciones útiles

¿No consigue encontrar ninguna bomba de combustible mecánica para su oldtimer o coche clásico? ¿Necesita usted una bomba adicional para su vehículo todoterreno, para su generador de corriente, para su vehículo de deporte o para su barco?
¿Necesita una bomba de prealimentación?
Entonces las bombas de eléctrica de combustible del tipo E1F podrían ser la solución.
Como bomba universal, son apropiadas para una presión del sistema de 0,1 a 1,0 bares, por lo que se pueden utilizar en diferentes campos de aplicación.

Vehículo: Aplicación universal Producto: Bomba eléctrica de combustible E1F N.° Pierburg: 7.21440.51.0/.53.0/.63.0/.68.0/.78.0

Las bombas eléctricas de combustible del tipo E1F son muy versátiles:

como repuesto para una bomba mecánica de combustible (oldtimers/coches clásicos)
como bomba adicional paralela a una bomba de combustible existente
como bomba secundaria conmutable (p.ej., en vehículos todo terreno y en deportes de motor)
en el caso de grupos electrógenos o barcas
como bomba de prealimentación

Versiones, ver tabla.

Las bombas eléctricas de combustible del tipo E1F | Pierburg | Motorservice — Fig. 1

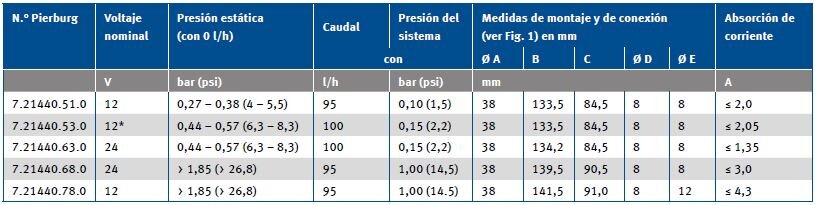

Bomba eléctrica de combustible E1F - Versiones | Pierburg | Motorservice — * también apto para funcionamiento de 6 voltios

Indicaciones generales para el montaje

La E1F (3) se instala en la tubería. Esta bomba es adecuada para presiones de sistema de 0,1 hasta 1,0 bar. La altura máxima de aspiración con tuberías llenas es de 500 mm. Por este motivo la bomba de combustible debe instalarse a bajo nivel, por debajo del nivel del líquido y cerca del depósito (1). Evitar grandes alturas de aspiración y tuberías de combustible largas o estrechas en el lado de aspiración. El fi ltro de combustible (4) (fi ltro fi no, fi ltro de papel) siempre tiene que encontrarse en el lado de presión, es decir, en la dirección de fl ujo detrás de la bomba de combustible.
En caso de un fi ltro de combustible en el lado de aspiración existe el peligro de la “marcha en seco”. La marcha en seco produce daños en el mecanismo de bombeo. Delante de la bomba de combustible puede colocarse un fi ltro de tamiz de malla basta (2) (aberturas de la malla de 60 hasta 100 μm) (ver pág. 4).
Las bombas de combustible del tipo E1F tienen un pequeño elemento del tamiz en el lado de aspiración (excepción: 7.21440.68.0). En el caso de vehículos diésel se tiene que retirar el elemento del tamiz.

Montaje general - Bomba eléctrica de combustible E1F - como bomba adicional o para reequipamiento| Pierburg | Motorservice — Fig. 3: Montaje general

Ejemplo: Reequipamiento como bomba adicional

Al utilizar la E1F como bomba adicional, se debe conectar la bomba de tal modo que ambas bombas (3) y (6) puedan aspirar y alimentar. La aspiración o alimentación de una bomba de combustible a través de otra no es posible.
Fig. 4: Para puentear la distancia hacia una bomba de combustible existente (6), se puede emplear la E1F como bomba de prealimentación conmutable. Para que la bomba de combustible existente pueda aspirar sin impedimento con la E1F desconectada, debe colocarse una tubería bypass (7) alrededor de la E1F (3).

Montaje de la E1F como bomba de prealimentación | Pierburg | Motorservice — Fig. 4: Montaje de la E1F como bomba de prealimentación

Fig. 5: La existencia de una E1F paralela a una bomba de combustible, eléctrica o mecánica, aumenta el caudal. La bomba de combustible existente (6) debe eludirse instalando una tubería bypass (8).
Para que el combustible no retorne, debe montarse una válvula de retención (5) en ambas tuberías bypass (7) y (8).

Montaje de la E1F paralelo a una bomba de combustible existente | Pierburg | Motorservice — Fig. 5: Montaje de la E1F paralelo a una bomba de combustible existente

Conexión eléctrica

La bomba eléctrica de combustible E1F se puede adquirir para un funcionamiento con 12 y 24 voltios (ver tabla pág. 1). Para el funcionamiento con 6 voltios, p. ej., en oldtimers, se recomienda la E1F 7.21440.53.0.
En este caso se reduce la presión y el caudal aproximadamente a la mitad. Si la E1F se conecta a través de un interruptor separado, dicho interruptor debe instalarse en el conductor positivo.
Sección transversal de las tuberías eléctricas: 1,0 mm² mínimo.

Ejemplo: Repuesto para una bomba mecánica de combustible (Fig. 6)

La mayoría de los vehículos más antiguos dispone de una bomba mecánica de combustible de membrana (9). Se encuentra directamente en el motor y es accionada mediante levas y taqués/palancas. En caso de fallas en la bomba mecánica de combustible, ésta puede sustituirse en muchos casos por una bomba eléctrica de combustible E1F.
De este modo la bomba de combustible “antigua” se puede eludir (9) o quitar. Si se desmonta, la abertura que da al motor tiene que cerrarse de forma estanca al aceite. Si se elude, la entrada y la salida deben unirse con un trozo de tubería (10) para evitar la penetración de suciedad. Para que el combustible no retorne, debe montarse una válvula de retención (5) en la tubería de afl uencia (11). En los oldtimers se recomienda un retorno de combustible (12) (1 hasta 3 mm Ø, en función del consumo a plena carga).m Para que el combustible no sea bombeado de nuevo al depósito de combustible, en el retorno de combustible (12) debe montarse un inyector* como resistencia al fl ujo.
El diámetro de abertura de este inyector se tiene que calibrar de manera que la alimentación de combustible también esté asegurada en caso de plena carga. Los problemas de funcionamiento en caliente pueden eliminarse con el montaje de un separador de burbujas de gas* (13). Para que la tubería de retorno (12) no se vacíe, debe montarse una válvula de retención (5).
En algunos tipos de carburador se recomienda montar una válvula reguladora de presión* (14).

Leyenda fi g. 3-6

Depósito de combustible
Filtro de tamiz (fi ltro basto)
Bomba eléctrica de combustible E1F
Filtro de combustible (fi ltro fi no)
Válvula de retención
Bomba de combustible existente
Tubería bypass alrededor de la bomba adicional E1F
Tubería bypass alrededor de la bomba de combustible existente
Bomba mecánica de combustible
Tubería de conexión de la entrada y la salida de la bomba mecánica de combustible
Tubería de afl uencia/desviación (bypass) alrededor de la bomba mecánica de combustible
Retorno de combustible
Separador de burbujas de gas* o boquilla de calibrado*
Válvula reguladora de presión*

_{* No se incluye en el programa de suministro.}

Accesorios

Tamiz fi ltrante de combustible 4.00030.80.0
Este tamiz fi ltrante de combustible protege la bomba de combustible de suciedad y otras partículas extrañas. Se monta en la tubería de combustible entre el depósito de combustible y la bomba de combustible. El tamiz fi ltrante de combustible tiene un diámetro de 8 mm en el racor de aspiración y debe sustituirse con el mismo intervalo de mantenimiento como el fi ltro
de combustible.

Tamiz filtrante de combustible | Pierburg | Motorservice — Fig. 7: Tamiz fi ltrante de combustible

Válvulas de retención de combustible
Válvulas de retención de combustible se instalan en las tuberías de combustible. Hacen que el combustible fl uya sólo en una dirección e impiden el derrame de los depósitos o el vaciado de las tuberías. Ver Pierburg Product Information PI 0033 para obtener información sobre las versiones y datos técnicos.

Válvula de retención de combustible | Pierburg | Motorservice — Fig. 8: Válvula de retención de combustible

Desconexión de seguridad*
Al reequipar una bomba eléctrica de combustible está prescrito el montaje de una desconexión de seguridad. Si el motor se detiene y el encendido permanece conectado (p. ej., motor ahogado, accidente), el relé de desconexión* (1) desconecta la bomba de combustible.

Shut-off relay* (available at specialist dealers)
Ignition coil
Electrical fuel pump E1F
Fuse (10 A)

_{* Not included in product range.}

Electrical connectione.g. for petrol engine | Pierburg | Motorservice — Fig. 9: Electrical connectione.g. for petrol engine

Indicaciones generales de seguridad

Los trabajos en el sistema de alimentación de combustible sólo podrán ser realizados por personal especializado.
Montar sólo piezas limpias. Asegurarse de que no entren impurezas en el sistema de alimentación de combustible.
No retirar los embalajes ni los cierres para el transporte, como por ejemplo tapones en bombas de combustible nuevas, hasta inmediatamente antes del montaje.
El cárter de aluminio de la E1F no debe entrar en contacto con agua salada.
No utilizar emparejamientos de material que puedan provocar una corrosión de contacto: p. ej., no poner en contacto la E1F con superfi cies galvanizadas.
Cumplir las respectivas disposiciones legales vigentes y las indicaciones de los fabricantes de vehículos.
Observar las normas de seguridad para el manejo de combustibles y vapores de combustibles.
Usar abrazaderas de manguera en las tubuladuras de empalme para asegurar las tuberías de combustible.
Después de fi nalizar los trabajos de reequipamiento se debe verifi car la estanqueidad del sistema de combustible y la validez de la autorización de explotación.
Nuestras bombas de combustible no están autorizadas para el servicio aeronáutico.
